船造りで培った技術とノウハウが防水・FRP成型に受け継がれています。

曲がっても折れないブレード

曲がっても折れないブレード

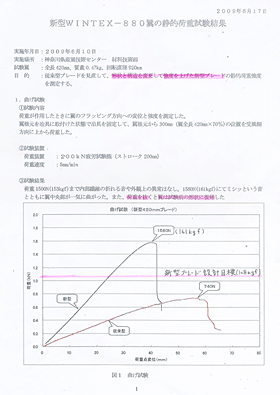

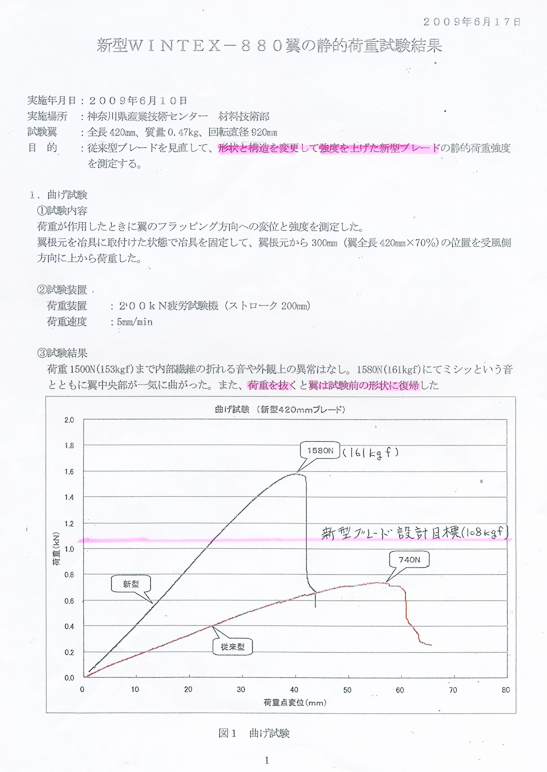

新型WINTEX-880翼の静的荷重試験結果

※画像をクリックすると拡大されます。

試験準備

ブレード根元部固定の様子

曲げ試験
ブレード根元部固定の様子
隙間をスペーサで調整

試験準備

試験台に固定した状態

曲げ試験
試験台に固定した状態

目標荷重をクリア

荷重しているところ

曲げ試験
荷重しているところ

目標荷重の約2倍

折れ曲がったところ

曲げ試験
折れ曲がったところ

ありとあらゆるFRPブレードはこの状態になると破断(ひび割れ)→運転不可能

折れ曲がったところ

曲げ試験
折れ曲がったところ

破断しない、形状の変化なし→運転可能

試験後の状態(荷重面)

曲げ試験
試験後の状態(荷重面)
あまり変化は見られない

表、裏面のショインド面に変化なし→回転運動可能

試験後の状態(裏側)

曲げ試験
試験後の状態(裏側)
透明ゲルコートが一部はがれ、亀裂が入った。
指で押しても変形しない。

破断せず。回転運動が続けられる。

亀裂部分の拡大

曲げ試験
亀裂部分の拡大
繊維には変化が見られない
